CHARIOT SQUIRREL
- Structure en fonte d’aluminium
- Moteur en courant continu
- débrayage de l’entraînement par levier
- Plage de vitesse standard de 50 à 1300 mm/mn
Caractéristiques de l’oscillateur DTE 80 :
- Entraînement par vis à billes.
- Soufflet de protection en matériaux auto extinguibles.
- Bras et crémaillères avec noix porte torche
- Course utile 80 mm.
- Vitesse maximum 3000 mm/min.
- Charge maximum applicable à 50 mm : 15 kg
- Poids de l’ensemble : 17 kg.
- Coffret d’alimentation en 230 V ou 48 V
Tableau de commande regroupant les fonctions suivantes :
- Réglage de la vitesse d’avance – présélection sur l’afficheur digital.
- Habilitation du soudage, synchronisé avec le déplacement.
- Mise en fonction de l’oscillateur
- Réglage des temps de pause à droite au centre à gauche (0 à 5’’) Positionnement du centre de l’oscillation à +/- 25 mm
- Réglage de l’amplitude de l’oscillation de 0 à 33 mm.
- Sélecteur Marche AV/ Marche AR

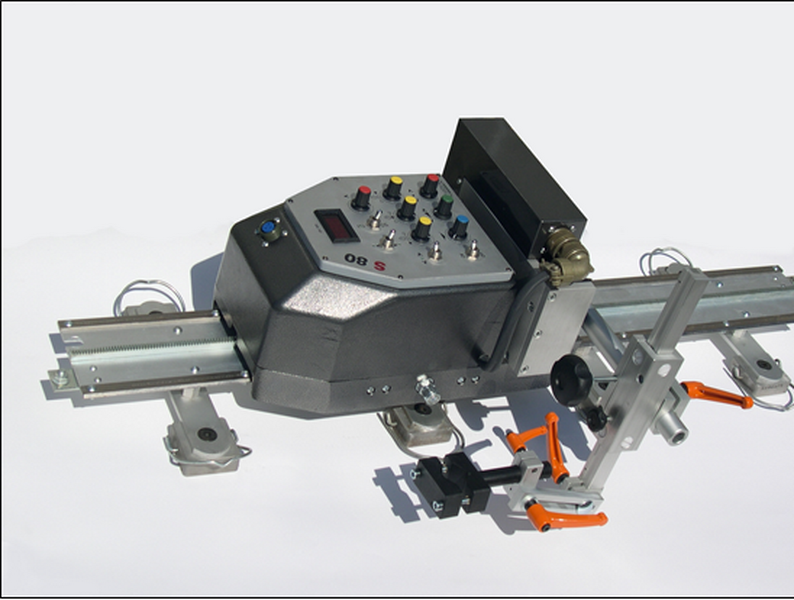

CHARIOT SQUIRREL S80
- Modèle avec oscillateur
- (voir les caractéristiques dans le produite oscillateur
